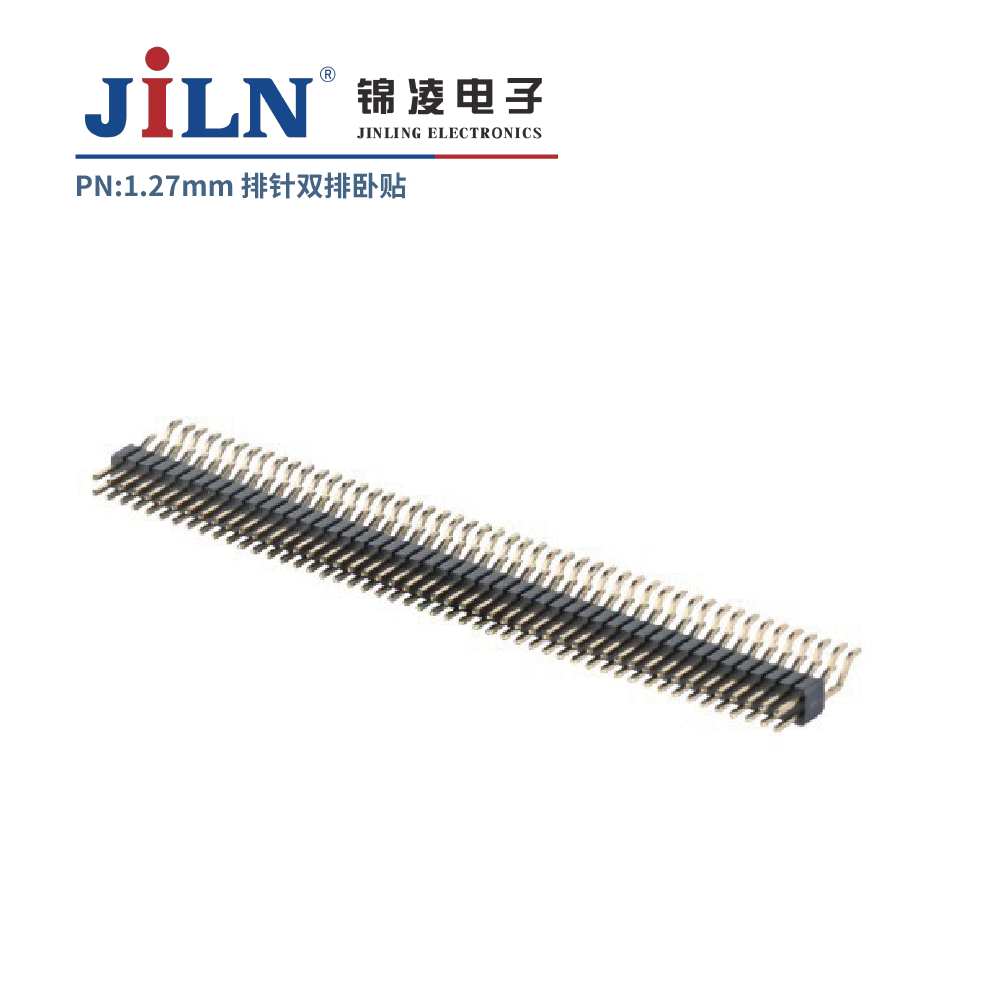

1.27mm排针/卧贴/双排/单塑/H1.5
1.27mm排针/卧贴/双排/单塑/H1.5

1.27mm排针/卧贴/双排/单塑/H1.5

基础参数
料号
141512XXXNXXZXXXX0X
系列排针
位数每排02~50Pin
间距1.27mm
额定电流1.0A
额定电压250V AC/DC RMS
安装方式90°SMT

产品认证资料

总览
技术数据
产品认证
工程图
下载

排针连接器

这种连接器广泛应用于电子、电器、仪表中的PCB电路板中,其作用是在电路内被阻断处或孤立不通的电路之间,起到桥梁的功能,担负起电流或信号传输的任务。通常与排母配套使用,构成板对板连接,或与电子线束端子配套使用,构成板对线连接:亦可独立用干板与板连接由于不同产品所需要的规格并不相同,因此排针也有多种型号规格,按电子行业的排针连接器标准分类:根据间大致可分为2.54mm,2,00mm,1.27mm,1.00mm,0.8mm五类根据排数有单排,双排针,三排等。

规格参数

料号141512XXXNXXZXXXX0X
系列排针
位数每排02~50Pin
间距1.27mm
类别公座
安装方式贴片式

材料/电气参数

额定电流1.0A
额定电压250V AC/DC RMS
耐压500V AC 60秒
接触电阻
最大20mΩ
绝缘电阻最小1000MΩ
工作温度-40℃ ~ +105℃
接触材料铜合金
主体绝缘材质PA6T
最大加工温度260℃±5℃ 5秒

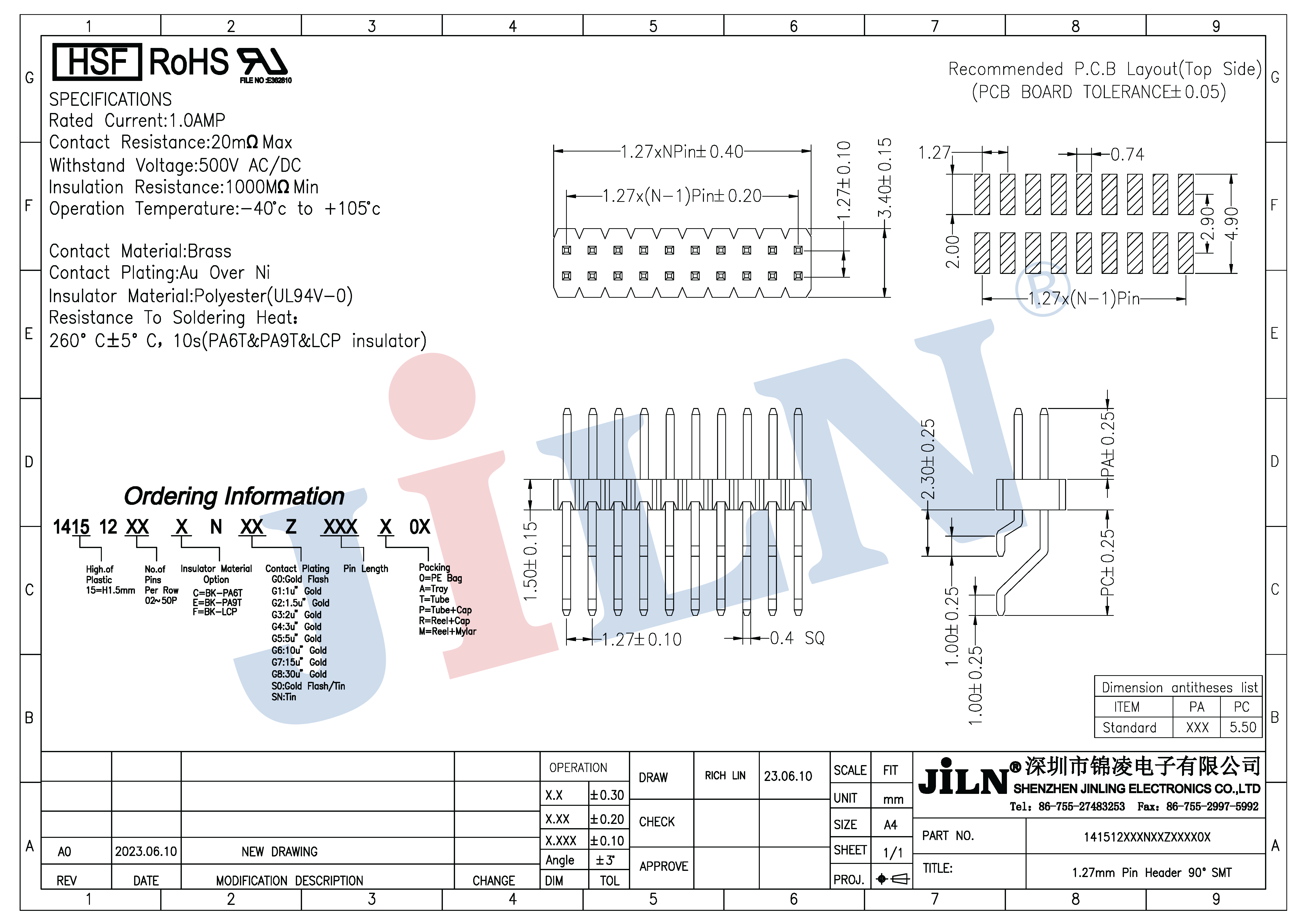

工程图

141512XXXNXXZXXXX0X 1.27mm排针,卧贴,双排,单塑,H1.5,.PDF

图纸

格式:PDF

日期:2023.10.28
