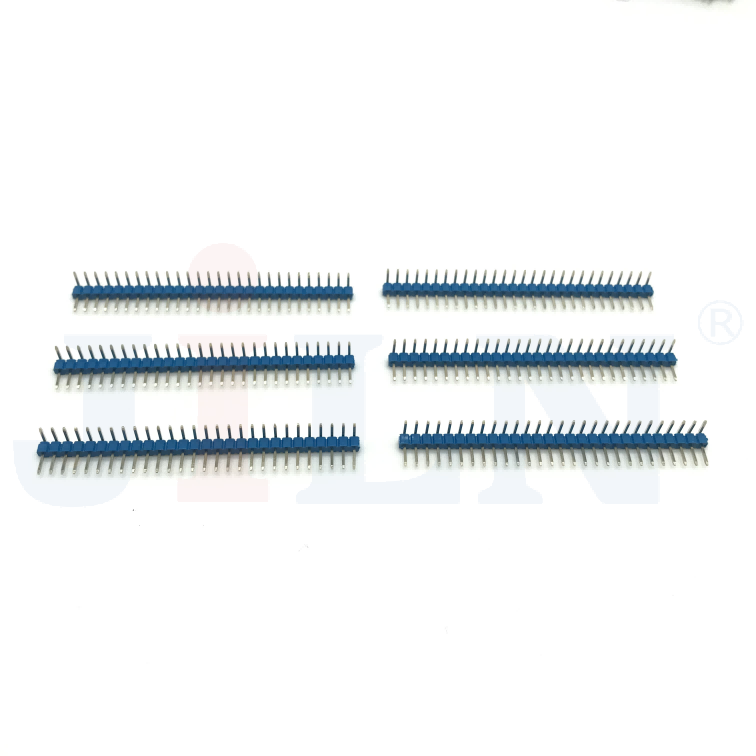

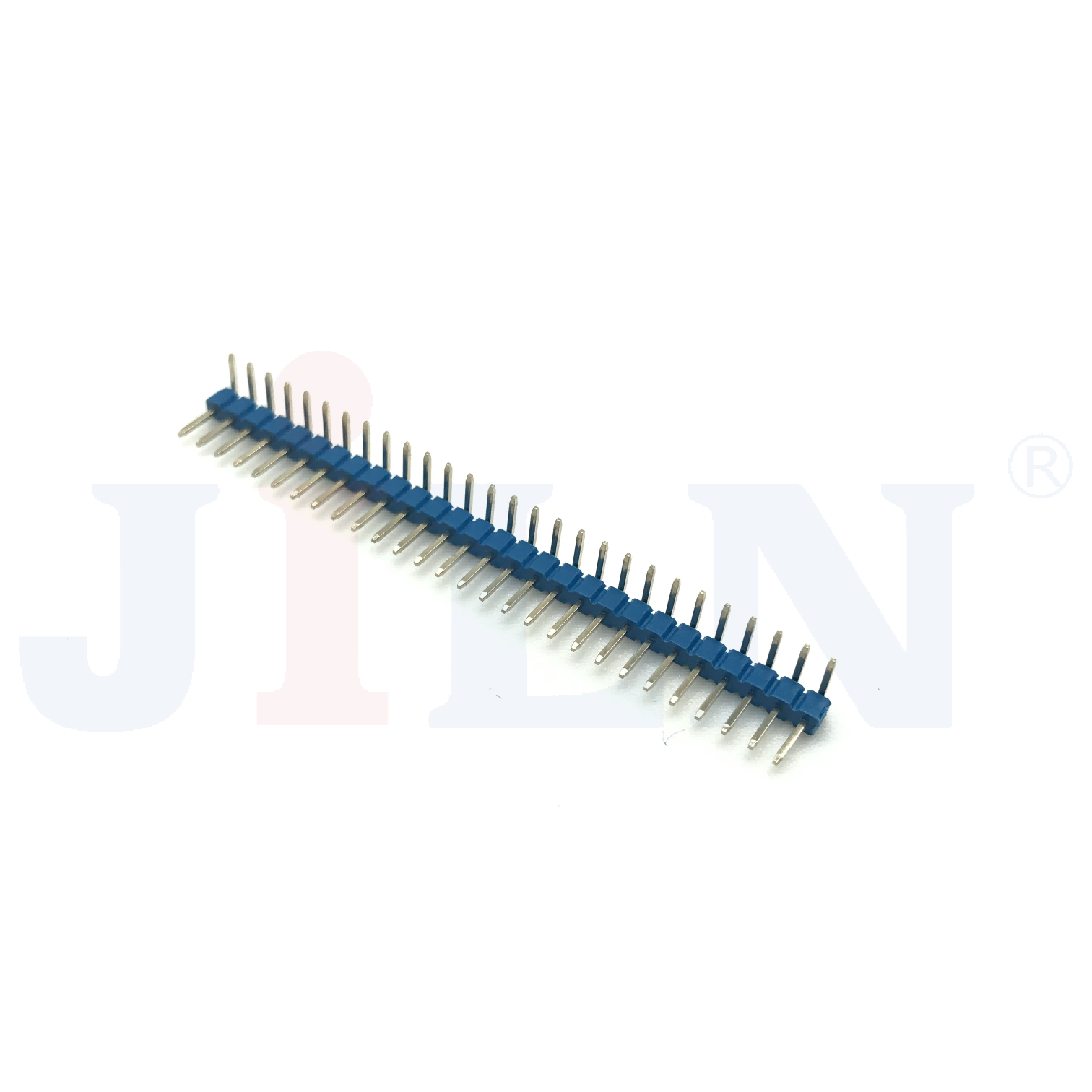

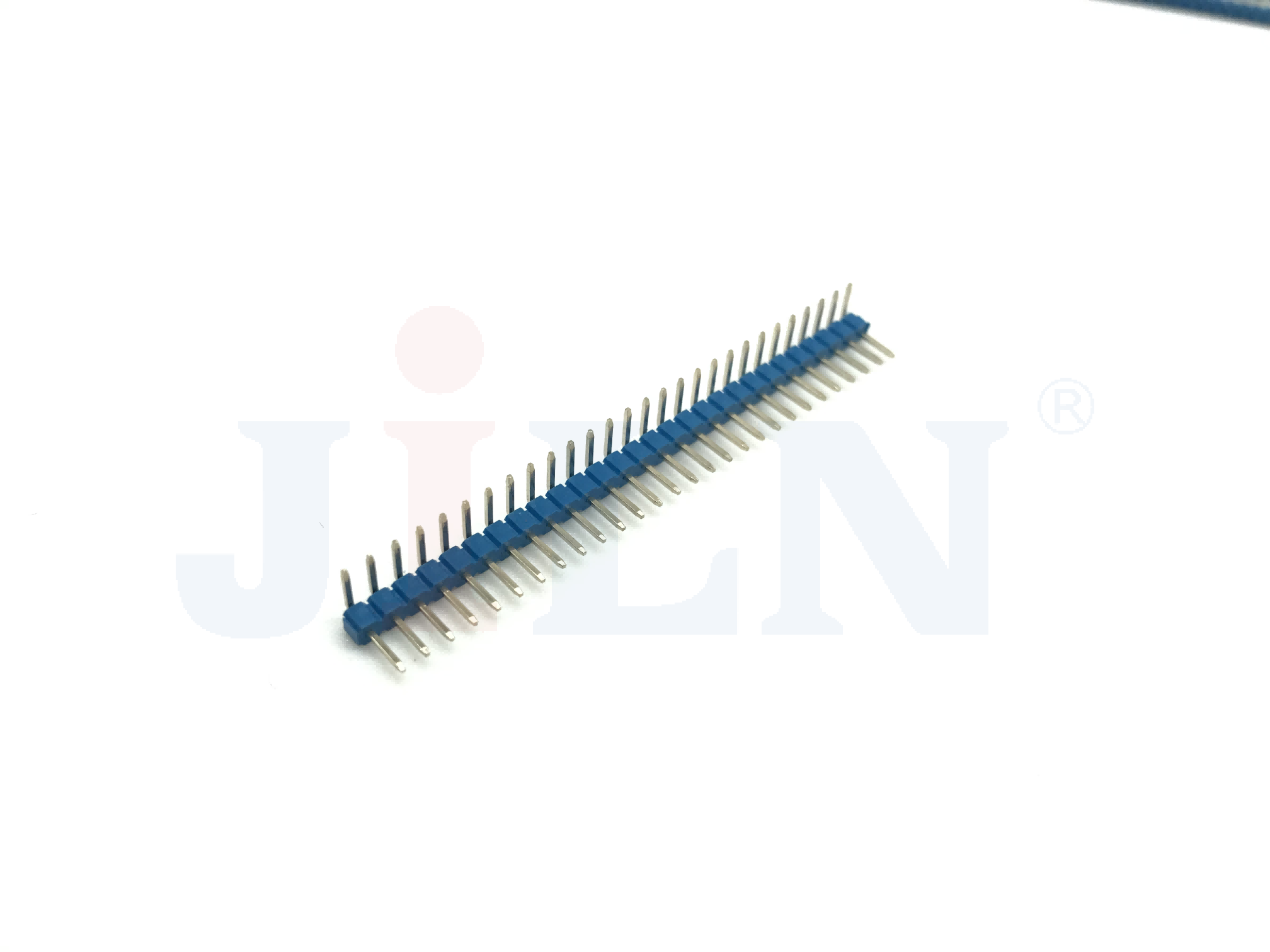

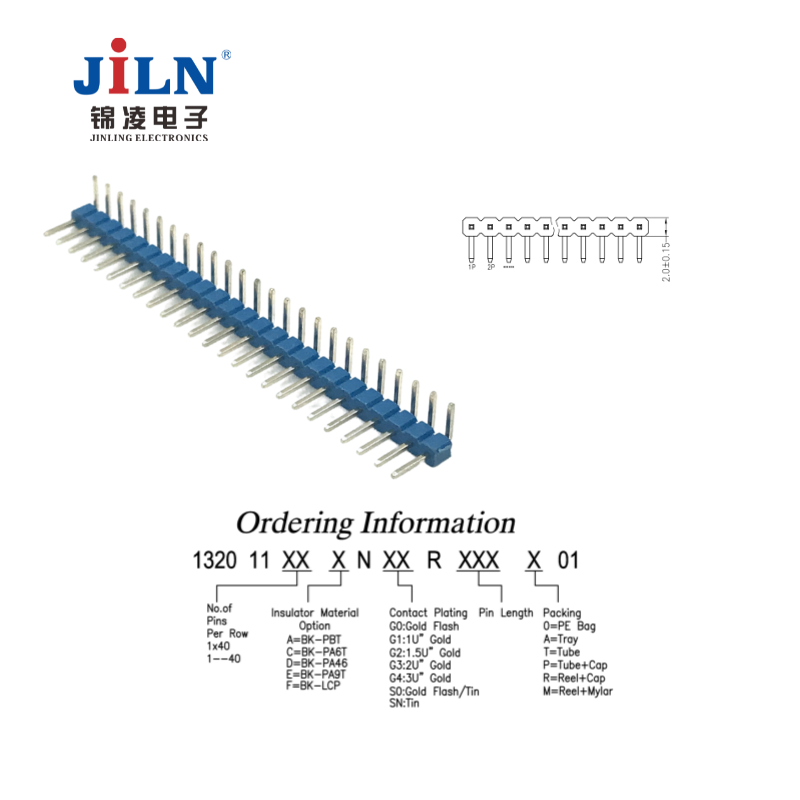

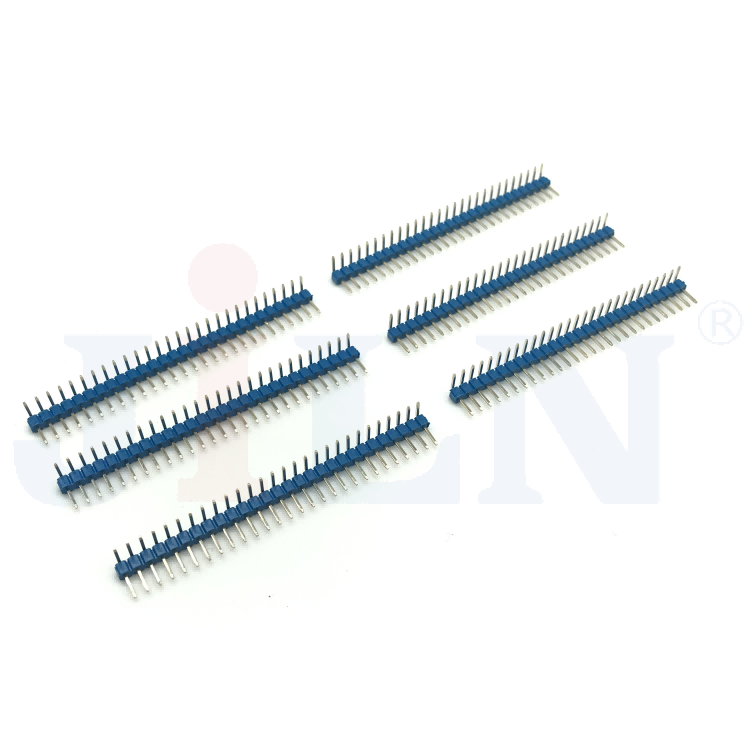

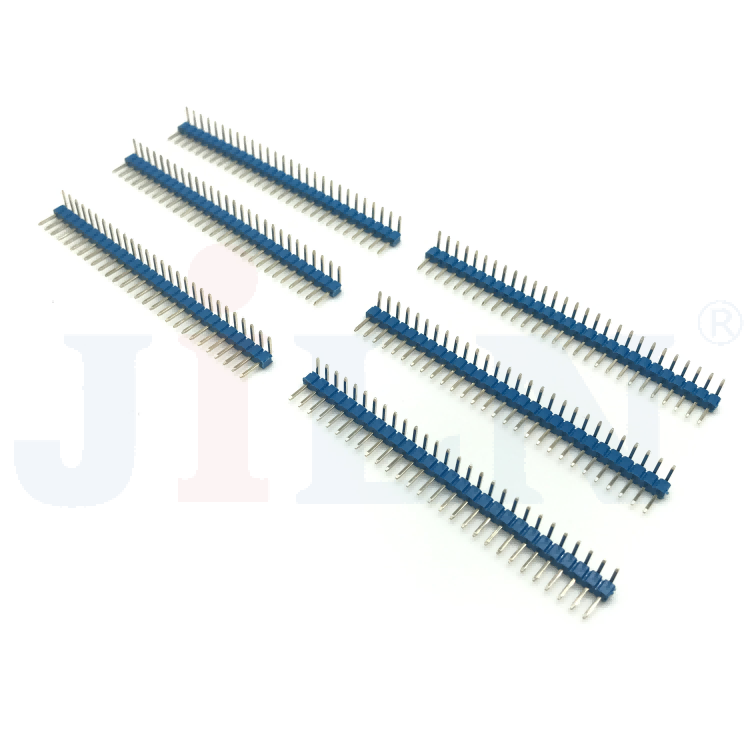

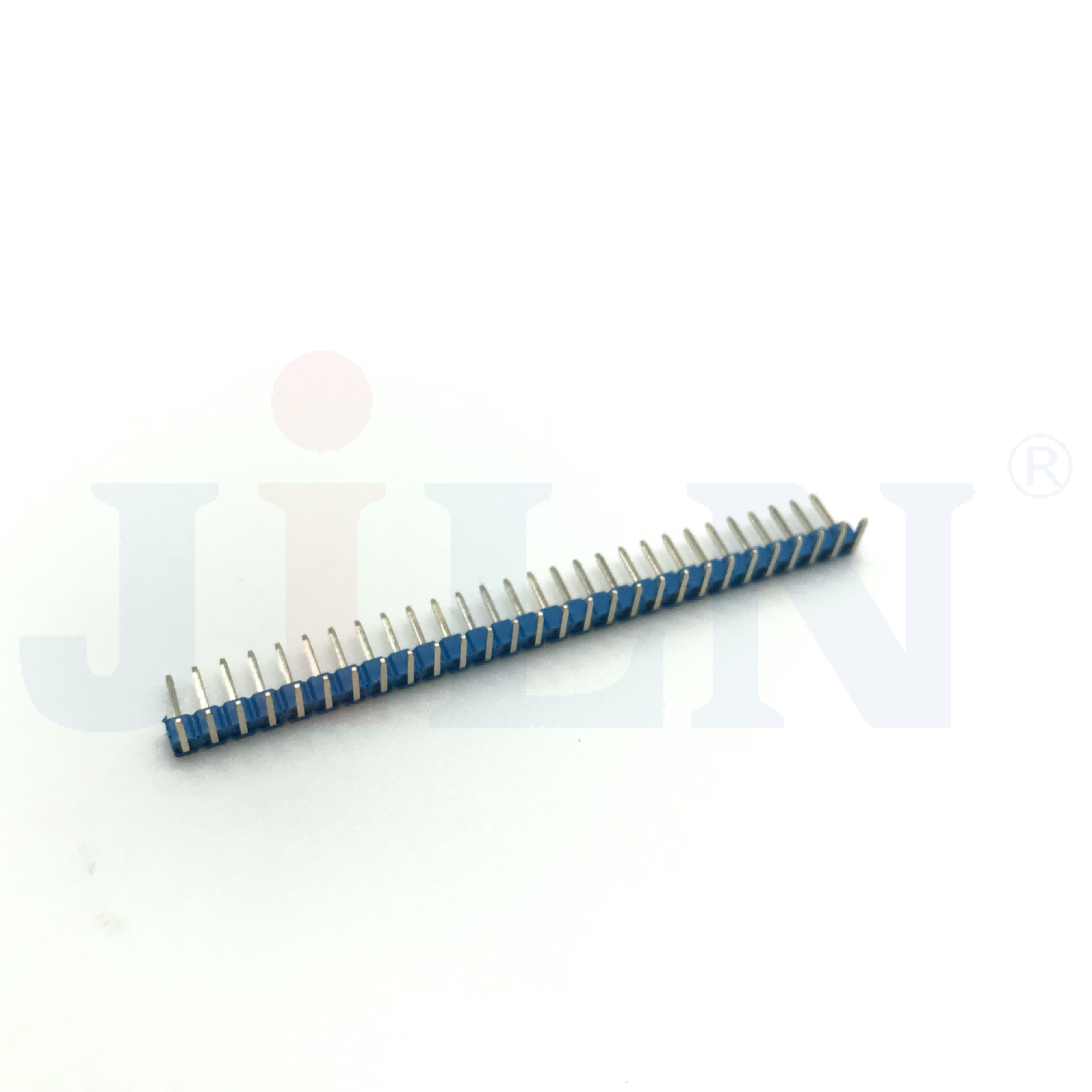

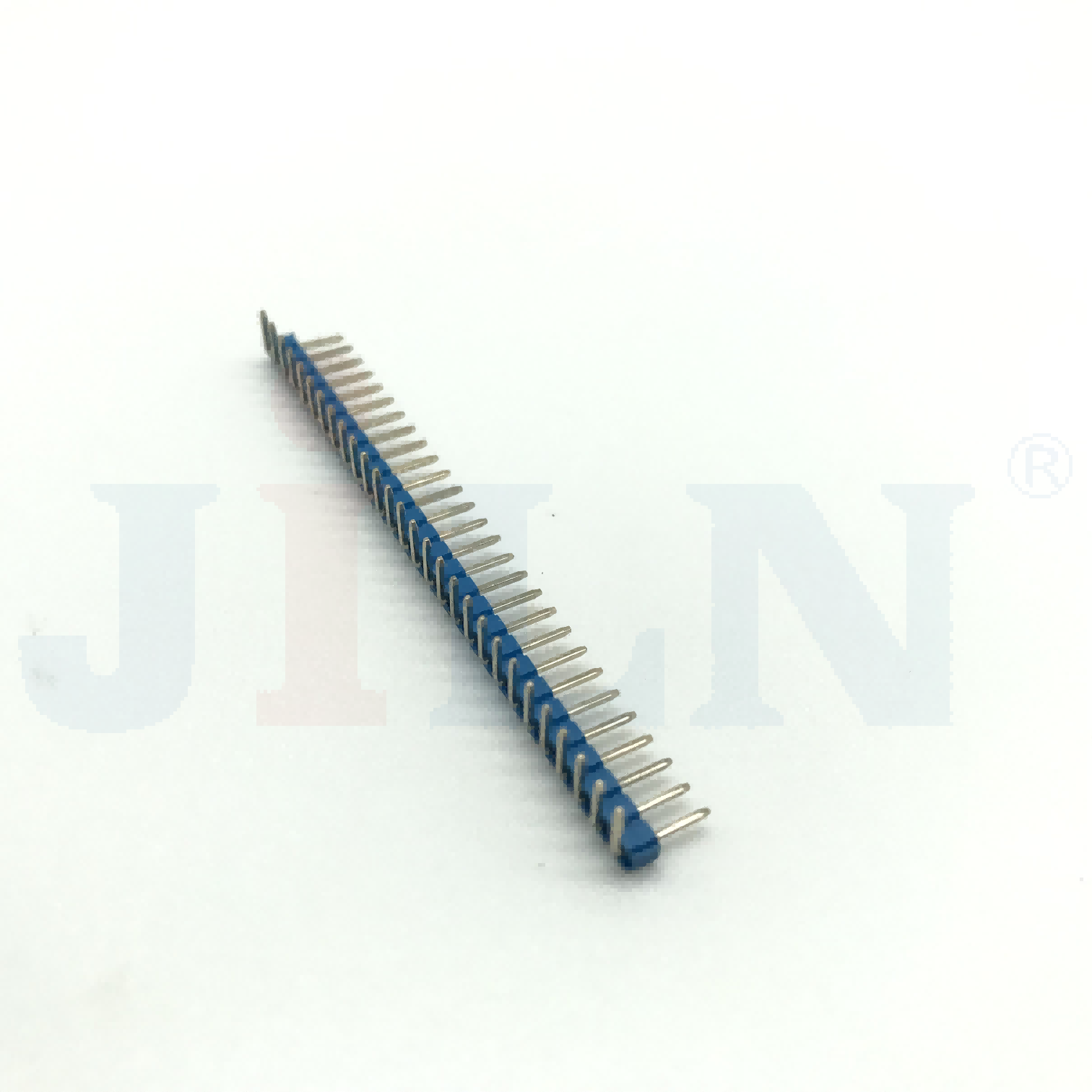

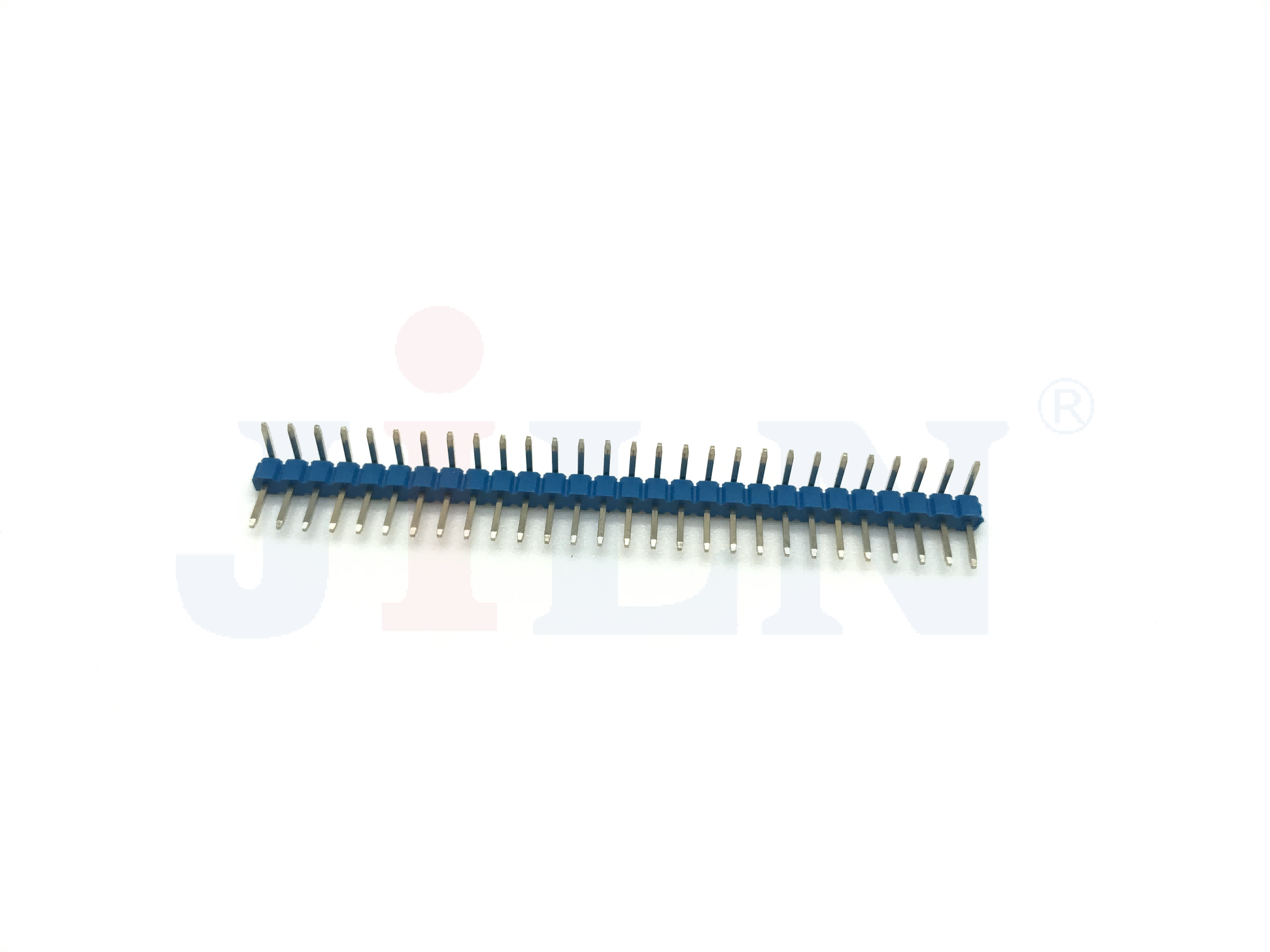

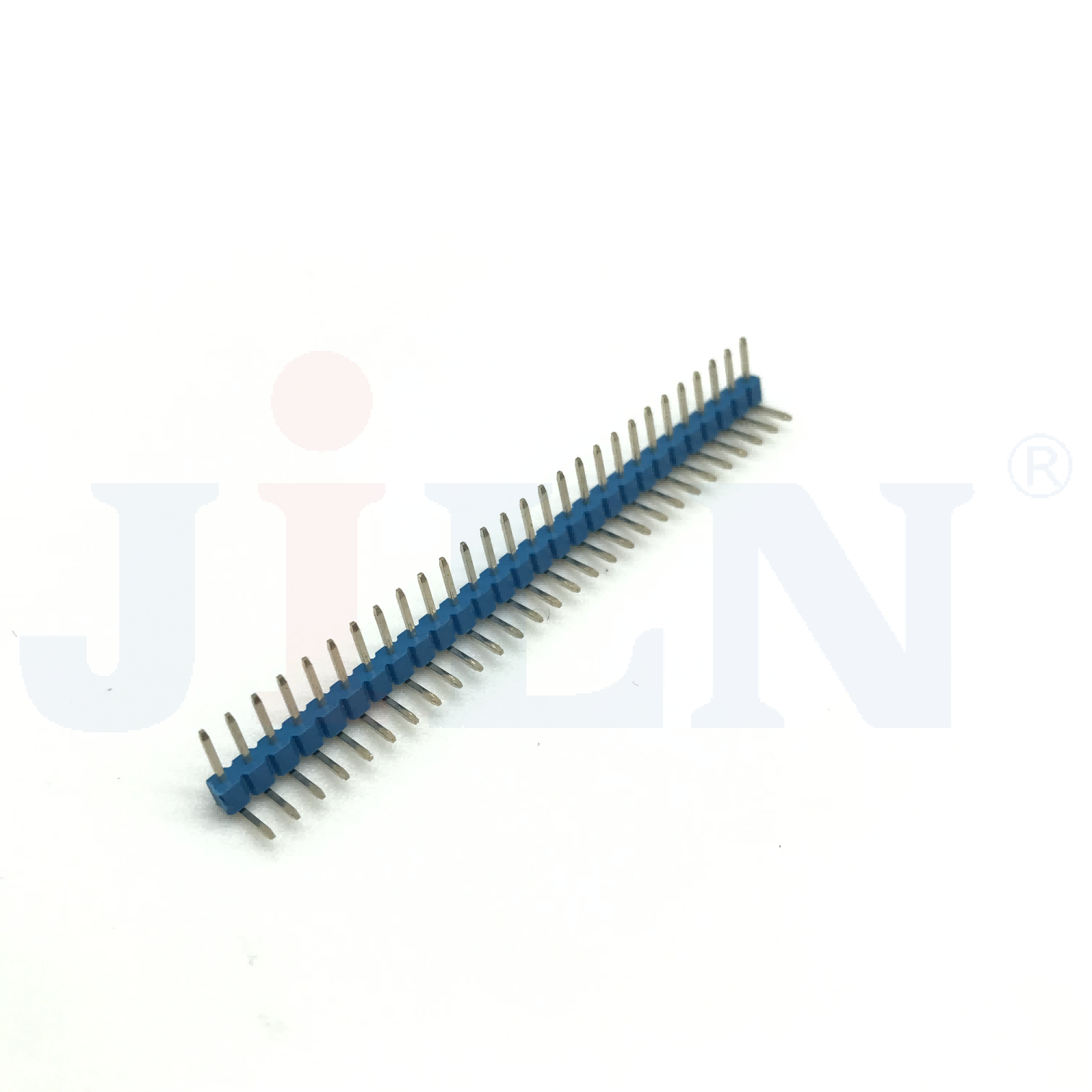

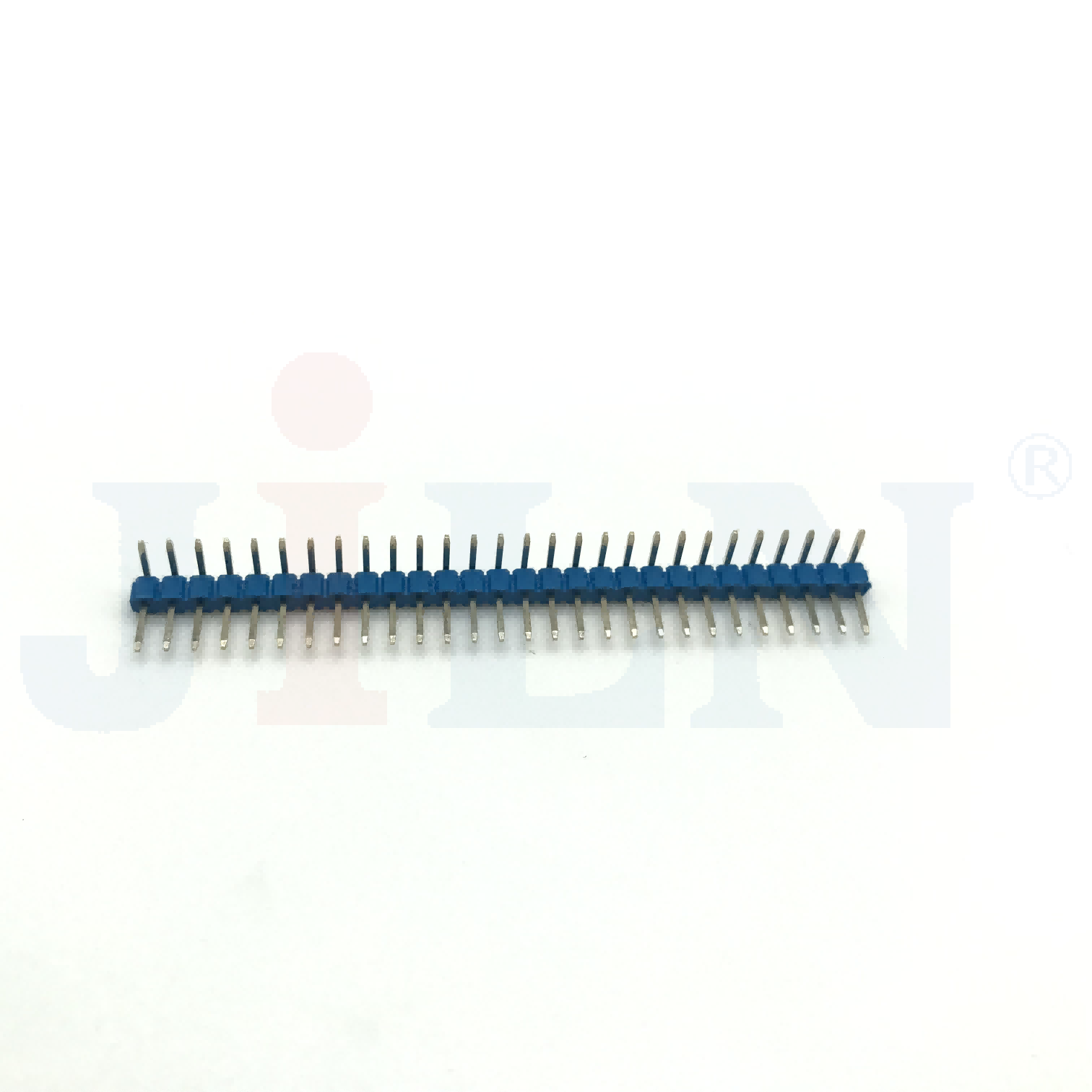

1320-11XXXNXXRXXXX01
1320-11XXXNXXRXXXX01,2.0mm,单排,通孔焊接,90°
总览
技术数据

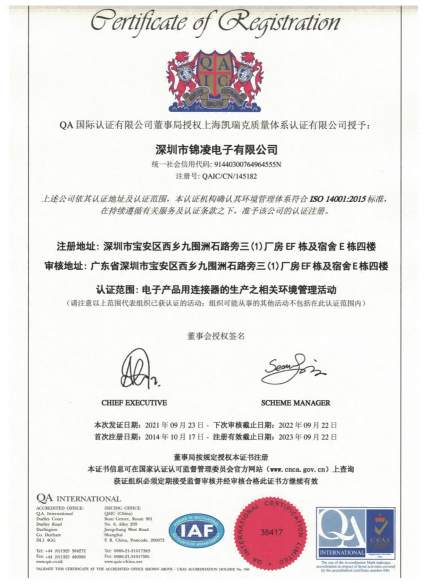

产品认证

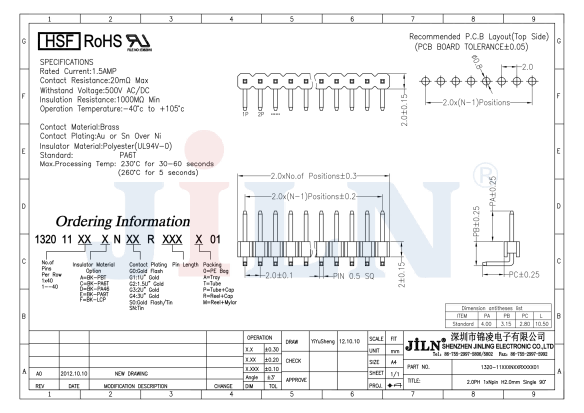

工程图
下载
排针连接器
排针一般广泛被应用于PCB板的连接上，有万用连接器的美名。一般与其配对使用的有排母，线端等连接器。而随着排针连接器市场的竞争，现在有部分厂家从电镀（仿金）及材质（青包钢，合金等）上入手降低成本，但同样也降低了产品的使用特性及寿命。
基础参数
| 料号 | 1320-11XXXNXXRXXXX01 | ||
| 种类 | 排针连接器 | ||
| 规格(间距) | 2 | mm | |
| 类别 | 单排 | ||
| 高度 | 2 | mm | |
| 角度类型 | 90° | ||
| Pin数范围值 | 1-40 | Pin数 | |
工程参数
| 额定电流 | 1.5 | AMP | |
| 接触电阻值 | 20 | mΩ Max | |
| 额定电流 | 500 | AC / DC | |
| 绝缘电阻值 | 1000 | mΩ Min | |
| 工作温度值 | -40 | 105 | ° C |
| 接触材料 | 黄铜 | ||
| 电镀方式 | 在镍上镀金或镀锡 | ||
| 胶芯材质 | 聚酯纤维UL94V-0 | ||
标准材料 | PA6T | ||
| 最大加工温度 | 230° C， 30-60 秒 260° C， 5 秒 | ||
