3310XXRXXXXXX0X

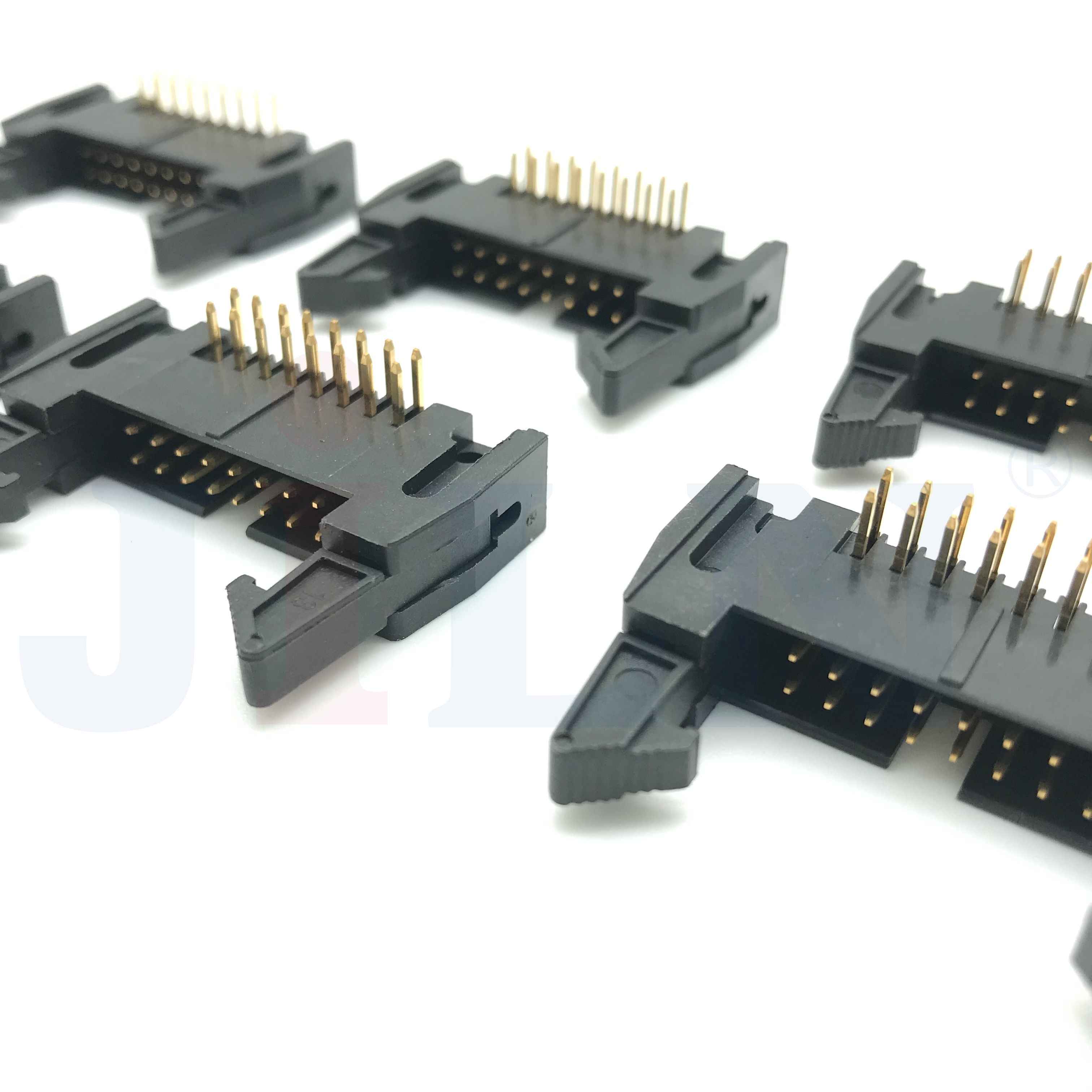

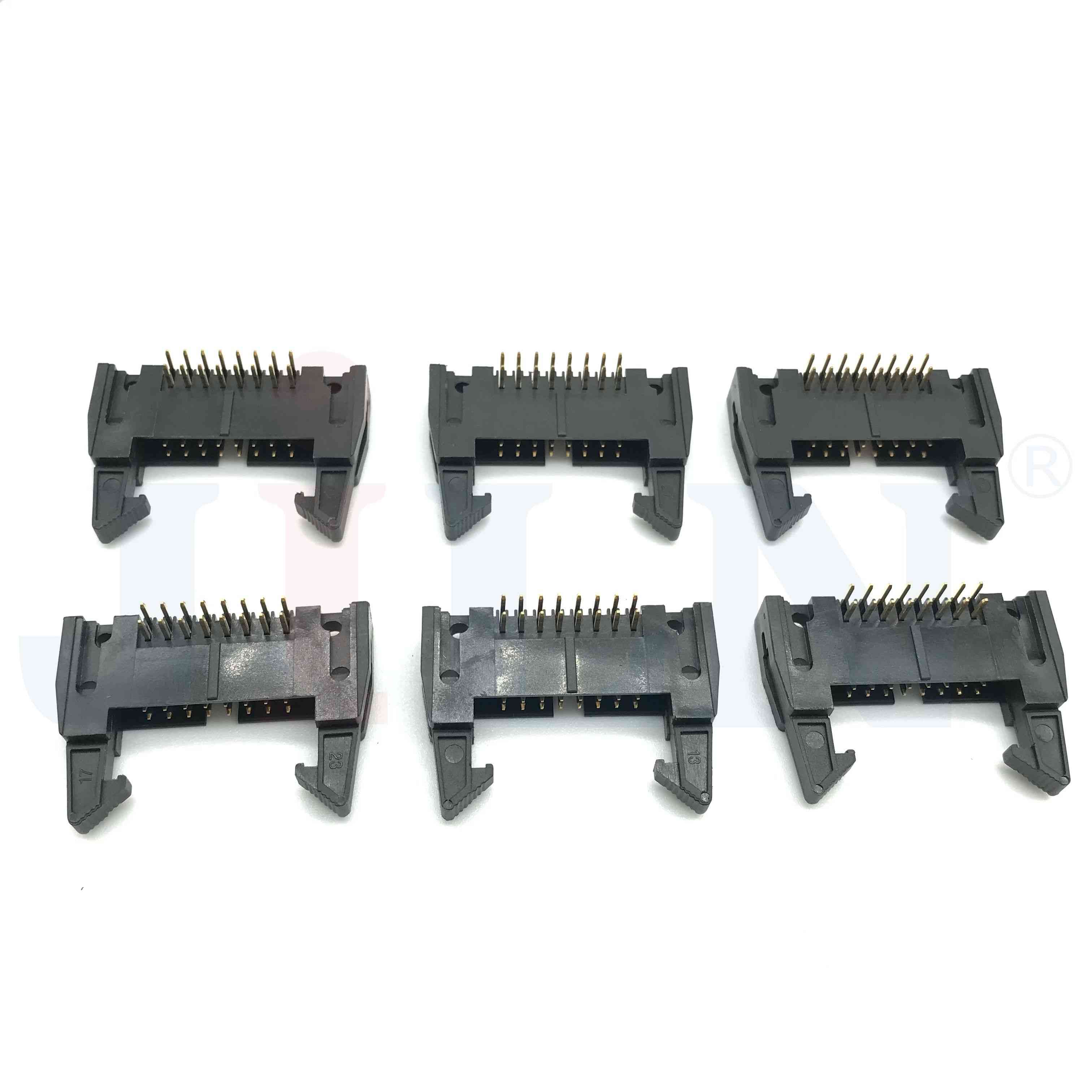

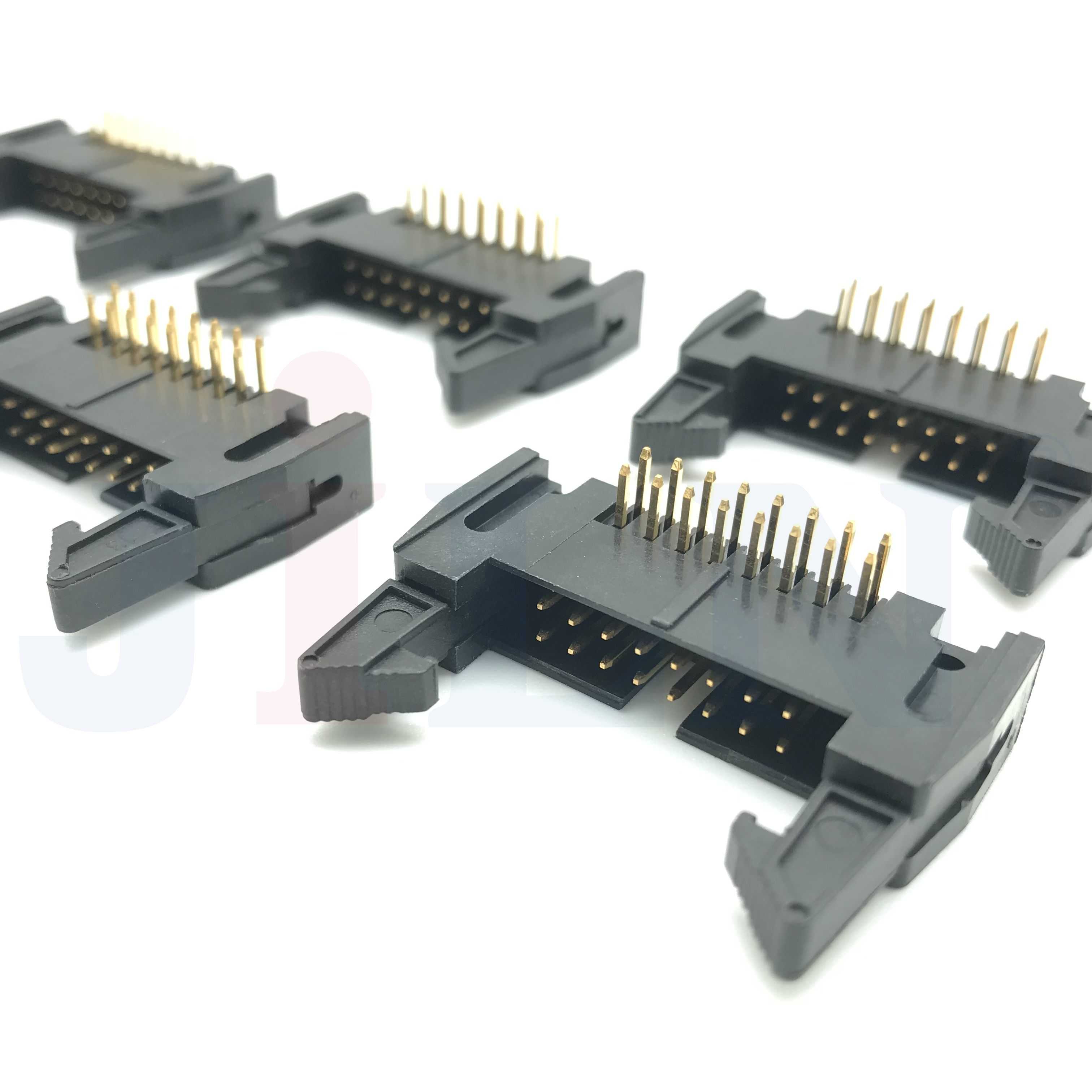

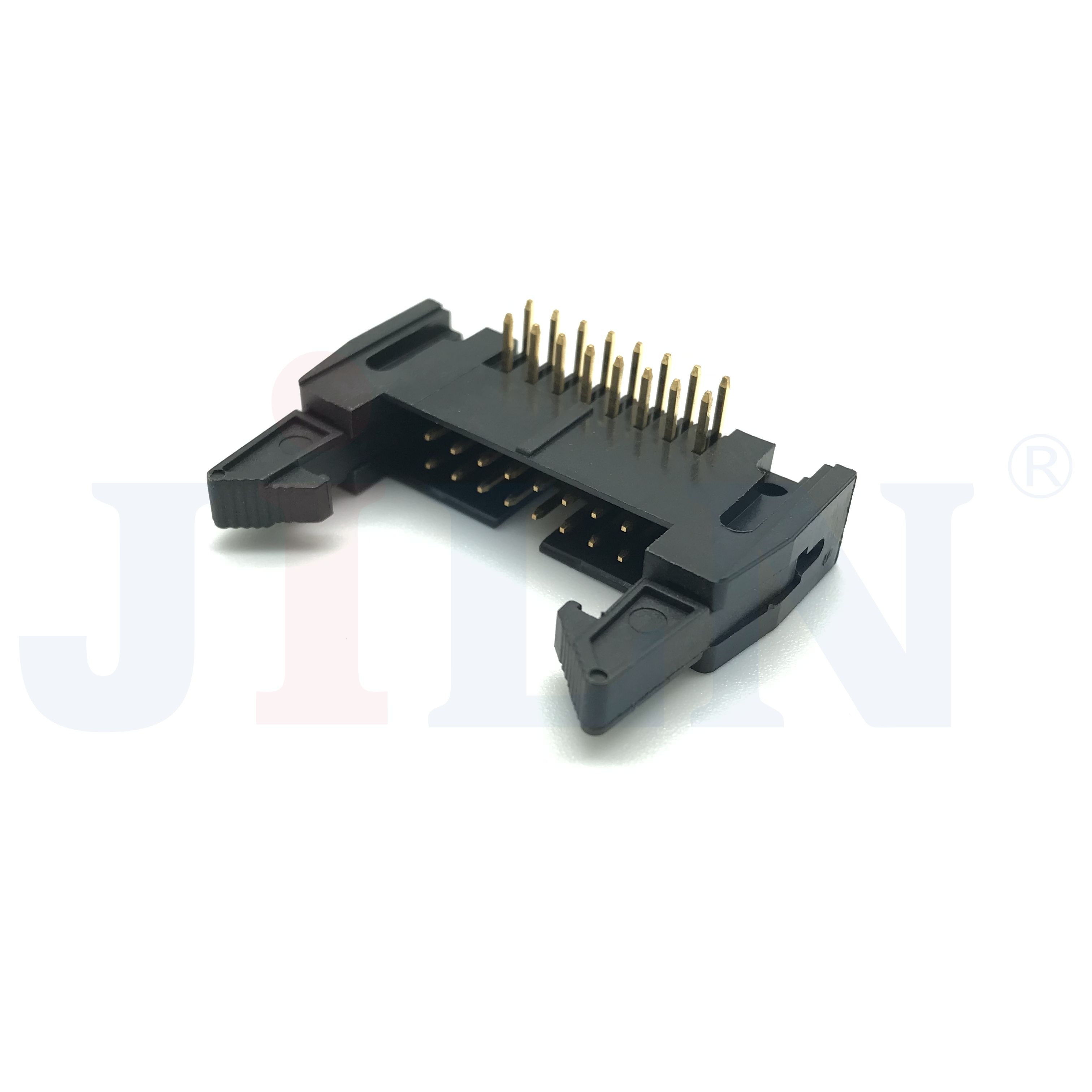

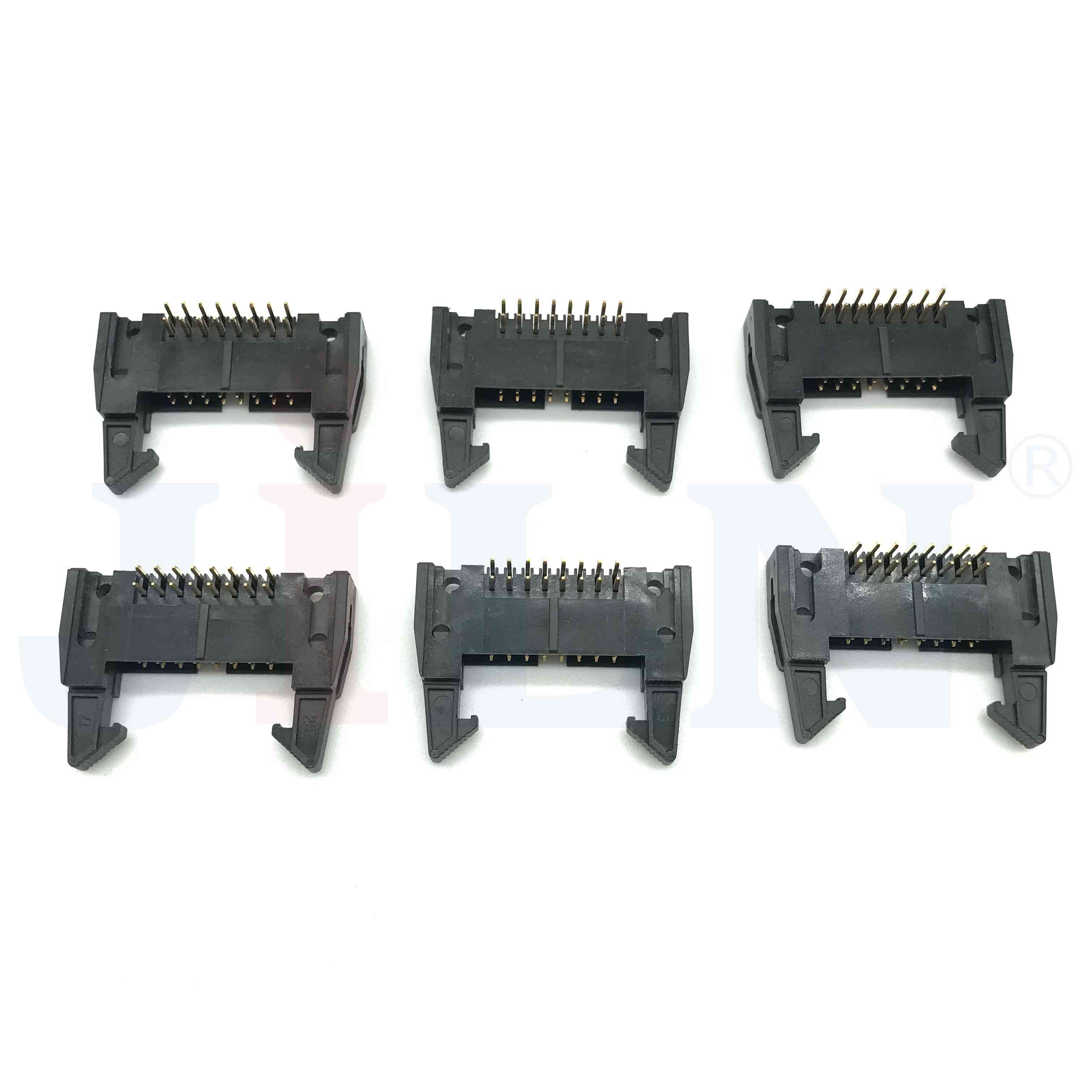

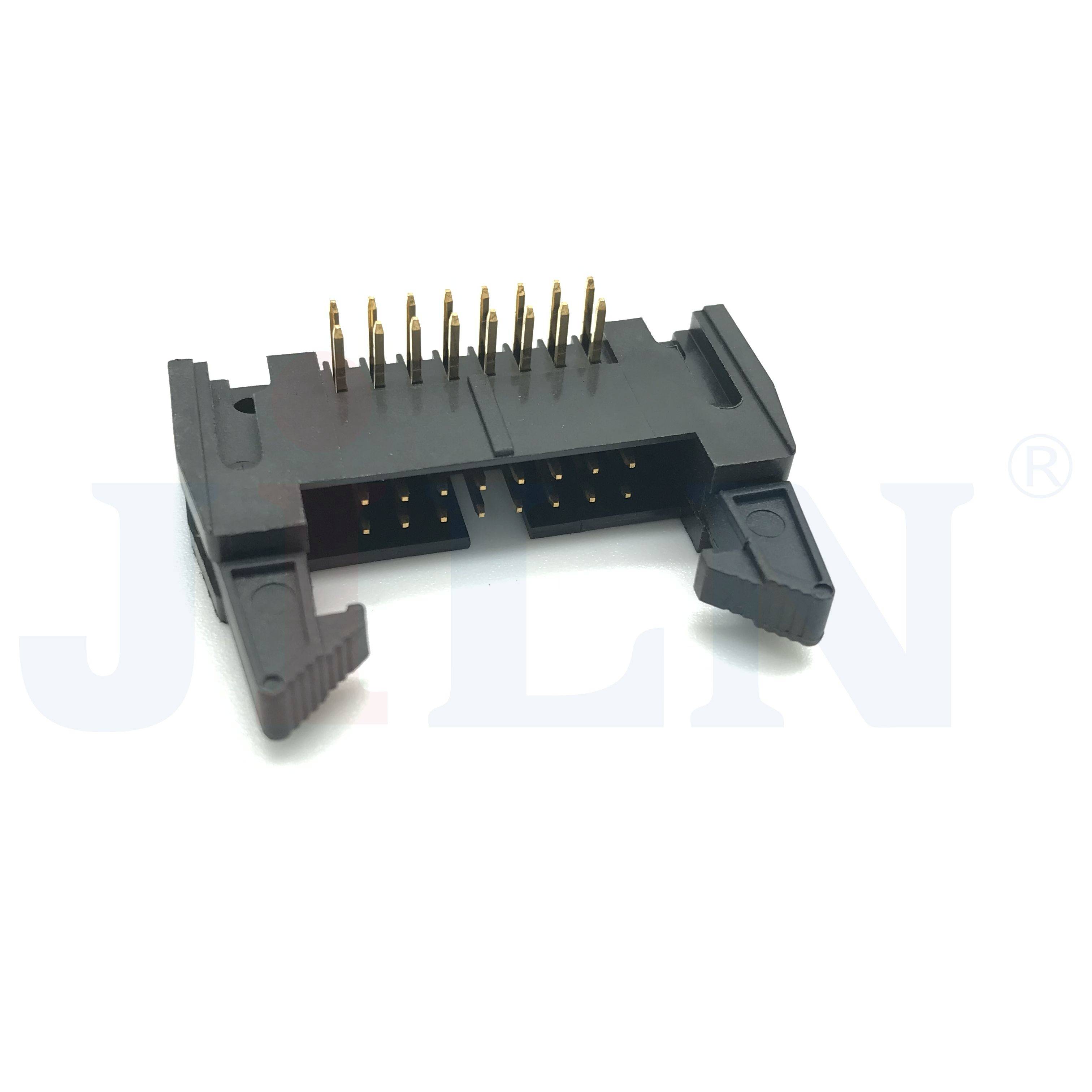

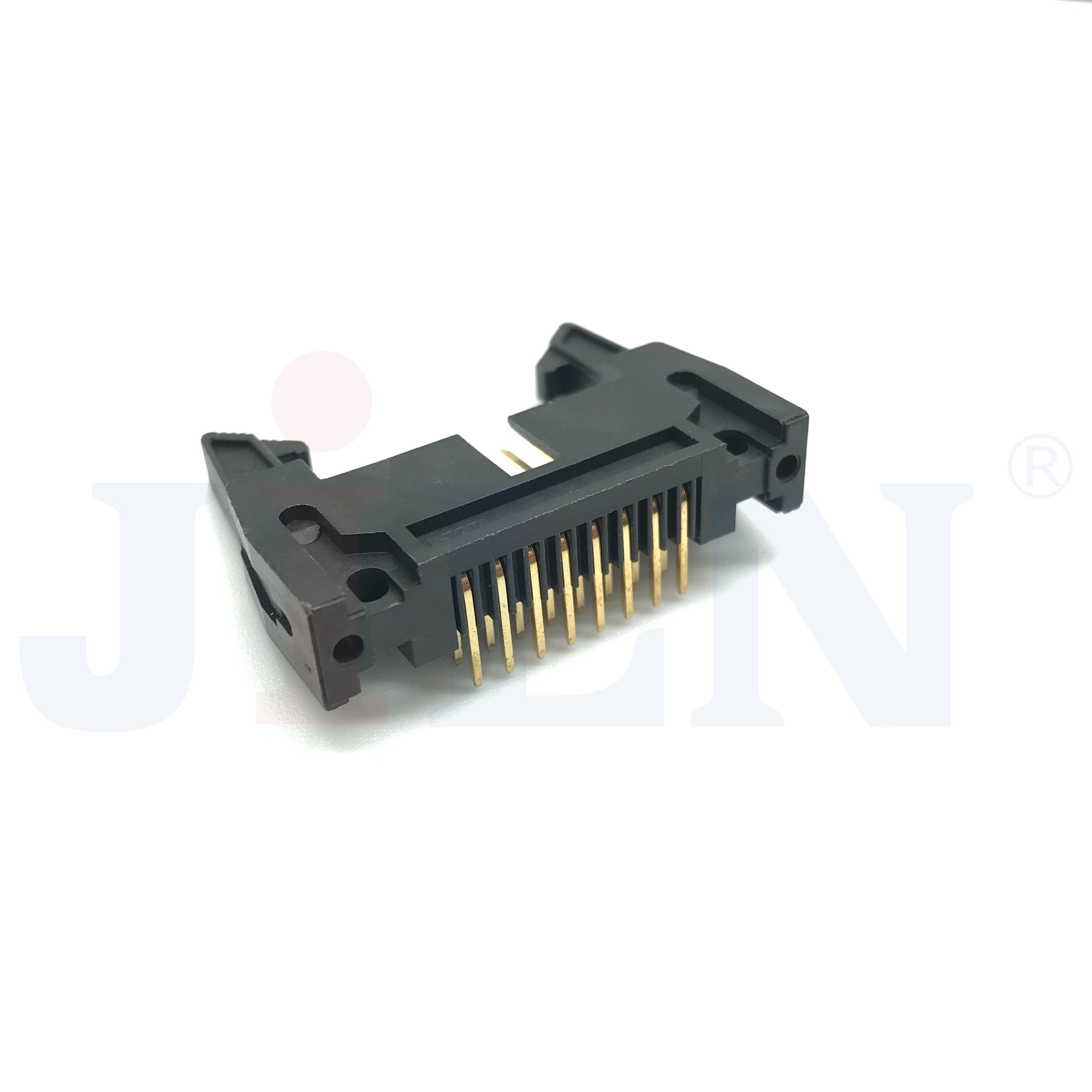

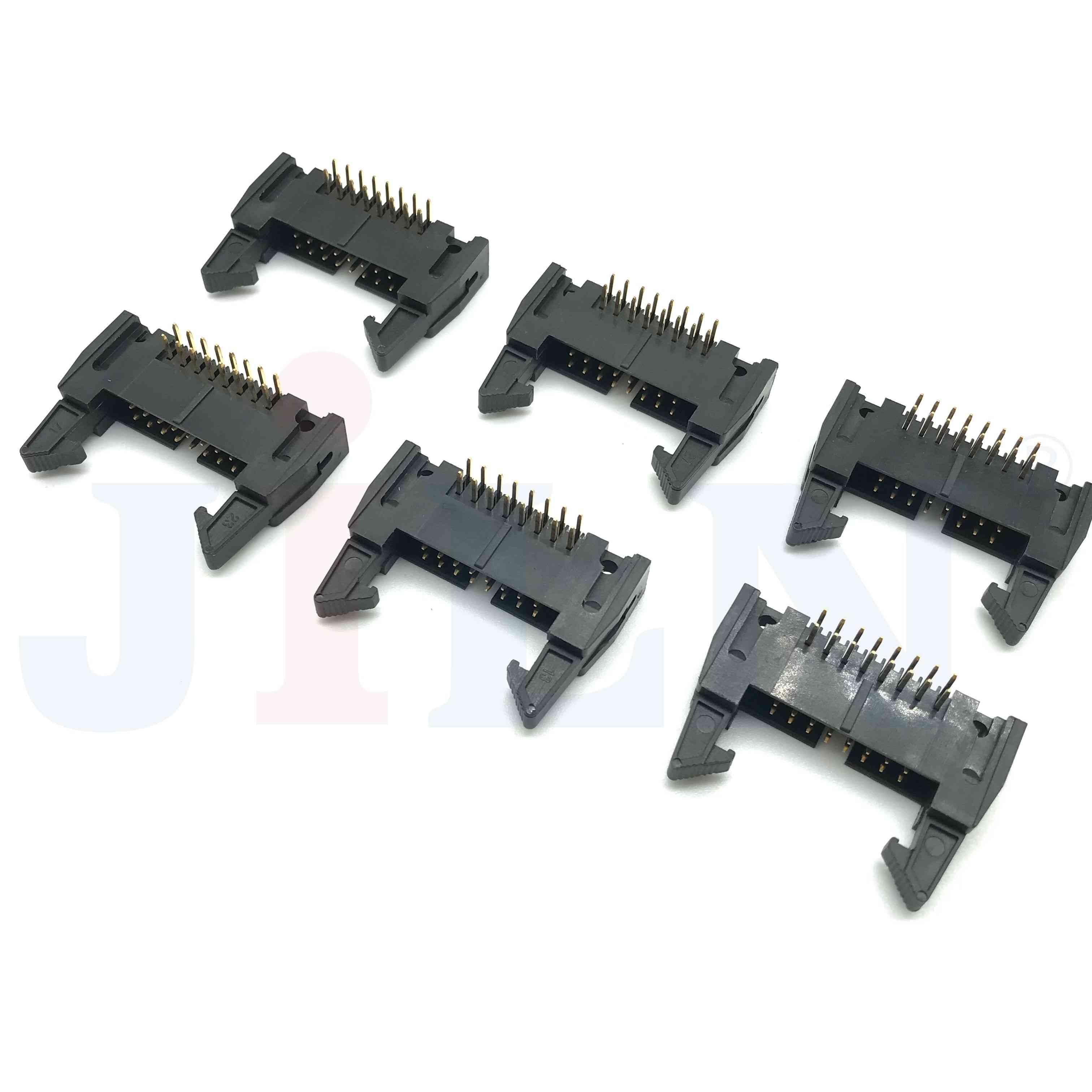

3310XXRXXXXXX0X,2.54mm,公座,通孔焊接,90度
总览
技术数据
产品认证

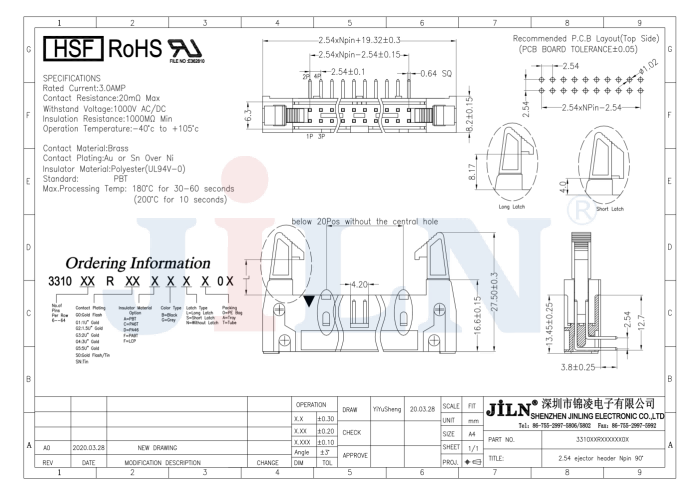

工程图
下载
牛角连接器
简牛牛角通常为四方型塑胶插座和若干排列整齐的方形针组成。简牛牛角连接器和牛角连接器的区别在于简易牛角去掉了两侧的卡扣。根据需求，简牛连接器的外围尺寸常用的有1.27间距，2.0间距，2.54间距三种规格；根据间距的不同，所使用的四方排针的直径也相应更改。底部与PCB板接触面可以设计为SMT贴片式或DIP直插180度。作用：简牛焊接在PCB板上后，连接相应规格的 IDC排线，然后与另外的电路组成设计者需求达到的电路连接方式。通常用来传输控制信号和弱电流。
基础参数
| 料号 | 3310XXRXXXXXX0X | ||
| 种类 | 牛角连接器 | ||
| 规格(间距) | 2.54 | mm | |
| 类别 | 公座 | ||
| 高度 | 27.5 | mm | |
| 安装方式 | 通孔焊接 | ||
| 角度类型 | 180° | ||
| Pin数范围值 | 6 | 64 | Pin数 |
基础参数2
| 额定电流 | 3 | AMP | |
| 接触电阻值 | 20 | mΩ Max | |
| 额定电压 | 1000 | AC/DC | |
| 绝缘电阻值 | 1000 | mΩ Min | |
| 工作温度值 | -40 | 105 | ° C |
| 接触材料 | 黄铜 | ||
| 电镀方式 | 镀金 / 镀锡 在 镍表面 | ||
| 胶芯材质 | UL94V0 聚酯纤维 | ||
| 最大加工温度 | 180° C， 30-60 秒 200 C， 10 秒 | ||
